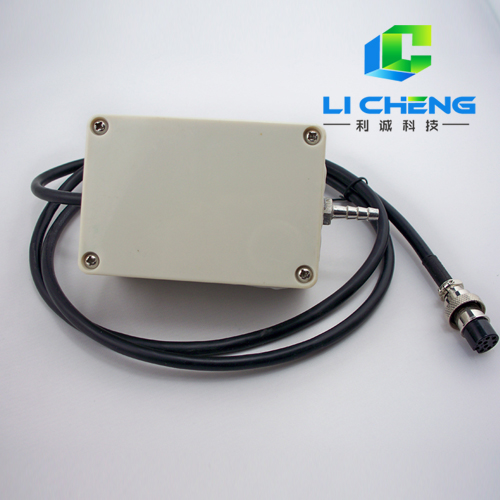

LC-QA1型大氣壓力傳感器

型號：LC-QA1　品牌：利誠

  • 1、外型美觀、小巧、安裝方便。

    2、測量精度高、低功耗，節能安全。

    3、結構設計合理，符合科研要求。

    4、故障率低，技術成熟，性能穩定。

    5、信號隔離放大，截頻干擾設計，抗干擾能力強。


  • 測量介質

    空氣

    測量范圍

    450～1300hp

    分 辨 率

    0.1hPa

    測量精度

    ≤0.2％F.S

    負載(Ω)

    ≤(U-7.5V)/0.02

    供電電源

    DC12V

    工作溫度

    -40～+85℃

    輸出內容

    大氣壓力、海拔高度

    輸出方式

    電流：4～20mA；電壓：0～5VDC

    采樣頻率

    ≤2ms

    電氣連接

    接線端子

    遲滯性與可重復性

    ≤0.2％F.S

    長期穩定性

    ≤±0.1％F.S/年

    熱力零點漂移

    ≤±0.02％F.S/℃

    防護等級

    IP65


  • 產品概述：

        氣壓是作用在單位面積上的大氣壓力，即等于單位面積上向上延伸到大氣上界的垂直空氣柱的重量。氣象上使用的所有氣壓表的刻度均應以hPa分度。在標準條件下，760mmHg的氣壓等1032.25hPa。

    LC-QA1型大氣壓力傳感器采用瑞士原廠進口芯片進行封裝,經精密溫度補償,具有高精度﹑高靈敏度的特點?？蓱?yīng)用于空氣壓力，海拔高度的測量是自動氣象站的配套產品。

    工作原理：

    傳感器是在單晶硅片上擴散上一個惠斯通電橋，電壓阻效應是橋壁電阻值發生變化，產生一個差動電壓信號。此信號經專用放大器，再經電壓電流變換，將量程相對應的信號轉化成標準4～20mA/0～5VDC。
