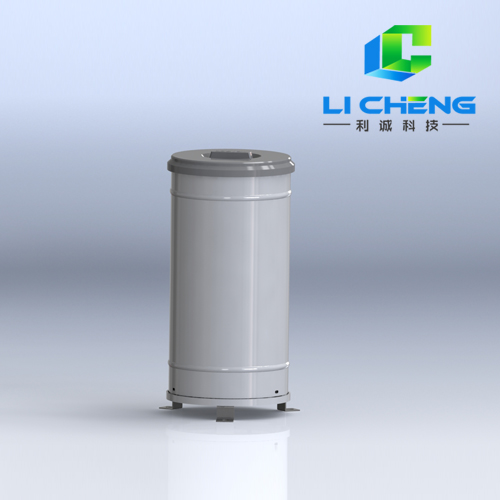

LC-YL1型雨量傳感器

型號：LC-YL1　品牌：利誠

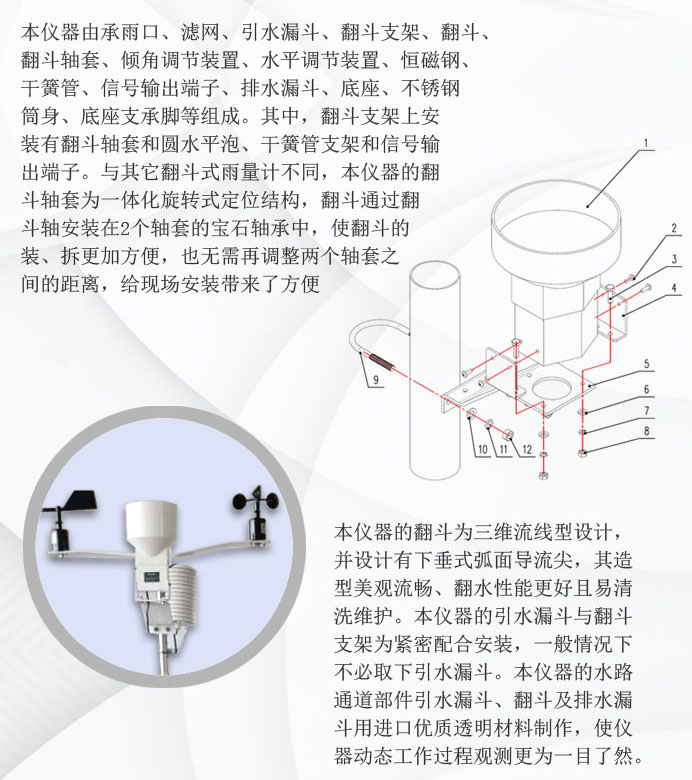

  • 本儀器由承雨口、濾網、引水漏斗、翻斗支架、翻斗、翻斗軸套、傾角調節裝置、水平調節裝置、恒磁鋼、干簧管、信號輸出端子、排水漏斗、底座、不銹鋼筒身、底座支承腳等組成。其中，翻斗支架上安裝有翻斗軸套和圓水平泡、干簧管支架和信號輸出端子。

    與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化旋轉式定位結構，翻斗通過翻斗軸安裝在2個軸套的寶石軸承中，使翻斗的裝、拆更加方便，也無需再調整兩個軸套之間的距離，給現場安裝帶來了方便。

    本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。

    本儀器的引水漏斗與翻斗支架為緊密配合安裝，一般情況下不必取下引水漏斗。

    本儀器的水路通道部件引水漏斗、翻斗及排水漏斗用進口優質透明材料制作，使儀器動態工作過程觀測更為一目了然。

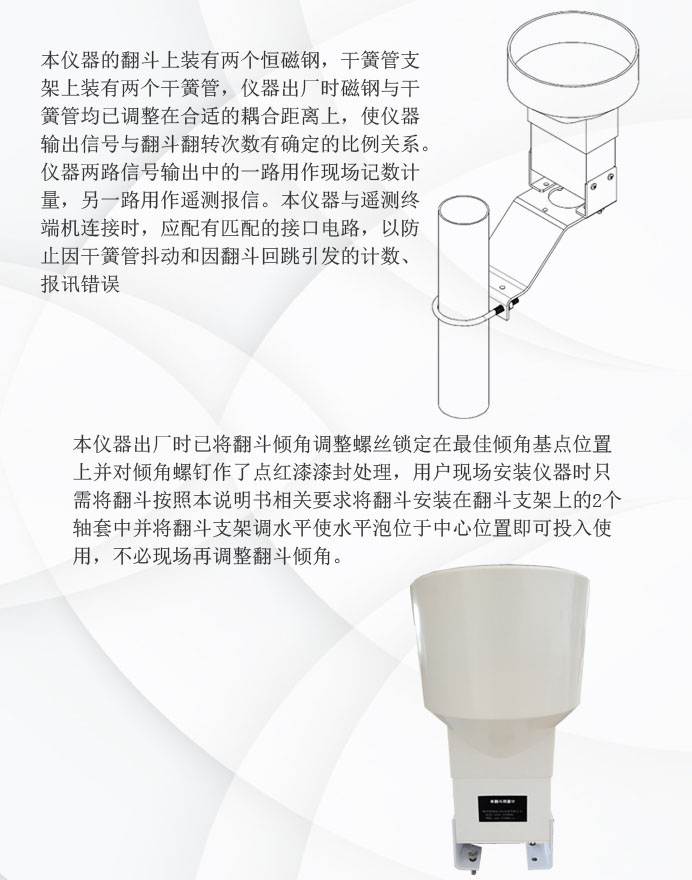

    本儀器的翻斗上裝有兩個恒磁鋼，干簧管支架上裝有兩個干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。儀器兩路信號輸出中的一路用作現場記數計量，另一路用作遙測報信。本儀器與遙測終端機連接時，應配有匹配的接口電路，以防止因干簧管抖動和因翻斗回跳引發的計數、報訊錯誤。

    本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點紅漆漆封處理，用戶現場安裝儀器時只需將翻斗按照本說明書相關要求將翻斗安裝在翻斗支架上的2個軸套中并將翻斗支架調水平使水平泡位于中心位置即可投入使用，不必現場再調整翻斗傾角。


  • 承雨口徑

    φ20000.60mm

    刃口銳角

    40o～45 o

    分 辨 率

    0.1、0.2、0.5、1.0 mm (根據觀測需要選擇)

    測量精度

    ≤±3%（室內人工降水、以儀器自身排水量為準）

    雨強范圍

    0.01mm～8mm/min

    發訊方式

    雙觸點通斷信號輸出（開關量信號）

    工作環境

    環境溫度：0℃～50℃；相對濕度；＜95%(40℃)

    重    量

    2.5kg

    尺    寸

    φ216×410

    附    件

    翻斗雨量計1套、承雨口蓋1個、翻斗1個、底座固定腳3 個、M5×25螺釘3 套、M8×120地腳螺栓3 套、使用說明書1 份、合格證1 份


  •    適用于氣象臺（站）、水文站、農林、國防等有關部門。

  • LC-YL1型雨量傳感器適用于氣象臺（站）、水文站、農林、國防等有關部門用來遙測液體降水量、降水強度、降水起止時間。用于防洪、供水調度、電站水庫水情管理為目的水文自動測報系統、自動野外測報站，為降水測量傳感器。

    本傳感器嚴格按照SL61-94水文自動測報系統規范、GB11831-89水文測報裝置遙測雨量計、GB11832-89翻斗式雨量計國家標準要求組織生產、裝配、檢定。

    本儀器的核心部件翻斗采用了目前最先進的三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
