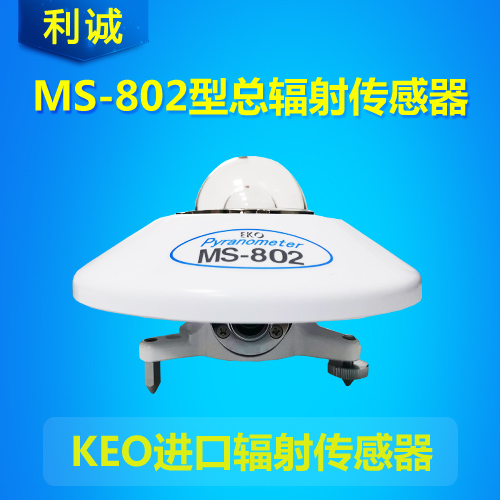

MS-802型總輻射傳感器

一、接線方法

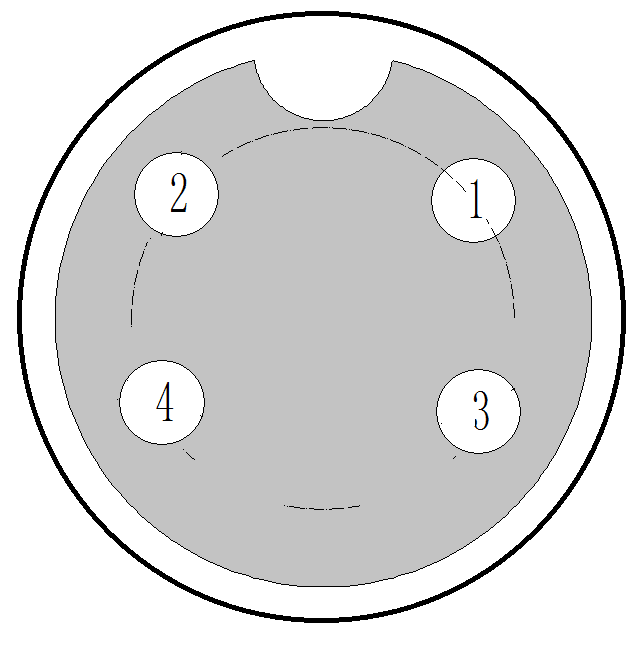

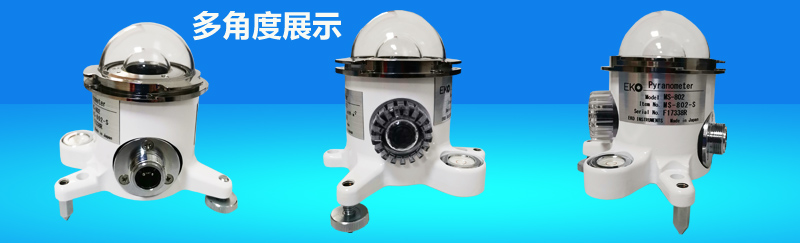

傳感器底部有一個XS12JK-4P/Y四芯航空插頭，其管腳對應的管腳定義如圖所示

     1白色：（信號正）signal+

     2黑色：（信號負）signal-

   3 空

  4金屬網格線(Wire mesh)：（屏蔽）shielding

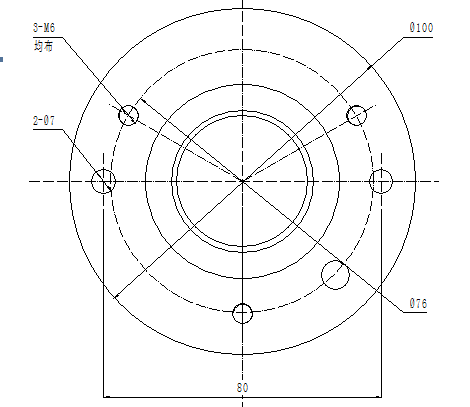

二、安裝結構尺寸圖

裝孔距（Install the aperture）：120mm

安裝孔徑（Install the aperture）：Φ7

三、安裝說明

1、安裝場地應選擇在感應元件平面以上沒有任何障礙物，保證日出、日落的方位上無高度角超過5℃的障礙

物，并應避免出現陰影落在感應面上的現象。該表不應靠近淺色的建筑物或其他易反射陽光的物體，也不應靠近人工輻射源。

2、安裝時應將該表的插頭朝北放置，先調水平然后再固定。

四、工作原理

該表由雙層石英玻璃罩、感應元件、遮光板、表體干燥劑筒等部件組成。 感應元件是該表的核心部分，它

由快速響應的線繞電鍍式熱電堆組成。感應面涂3M無光黑漆，感應面為熱接點，當有陽光照射時溫度升高，它與另一面的冷接點形成溫差電動勢，該電動勢與太陽輻射強度成正比。雙層玻璃罩是為了減少空氣對流對輻射表的影響。內罩可截斷外罩本身的紅外輻射。

五、保養維護

1、日常應及時檢查窗口是否清潔，如有灰塵、水汽凝結物應及時用吸耳球吹或用軟布擦凈。

2、下雨后擦拭干凈水珠，冬天更應經常除霜，用于避免因水珠的折射造成數值誤差。

3、表內進入水氣及濕氣，發現表內有細密水霧或者干燥劑變白（干燥劑本身是藍色）應盡快烘干（50-55

度），或更換干燥劑，否則會造成數據準確性降低。

4、總輻射表應正確使用，定期維護，建議使用兩年以上返廠進行標定測量精度，避免影響數據的精準度

六、故障排除

1、數據準確性降低

（1）、直接輻射表上有灰塵，或者下雨后有水珠，或者冬天玻璃罩上結霜。解決方法：及時用于用吸耳球吹

或用軟布、光學鏡片紙擦凈。

（2）、表的精度下降，返廠進行標定測量精度

2、無數據顯示或數值差距太大，檢測數據線是否正常，測量輻射時請拿下輻射表上的保護蓋，如果還不顯示

數據或數值差距太大，請及時聯系廠家售后，售后根據情況做相應的解決方案。
