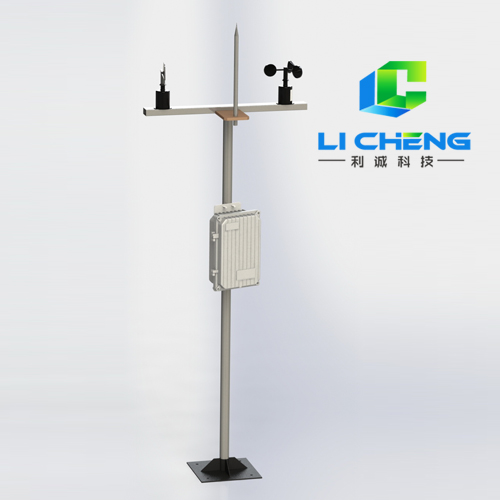

LCF-FSX1型風速風向監測站

型號：LCF-FSX1　品牌：利誠

  • 工作原理：

      風速傳感器的感應元件是三杯風組件，由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時，通過軸轉杯在狹縫光耦中的轉動，輸出頻率的信號。

    風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時，通過軸帶動碼盤在光電組件縫隙中的轉動，產生的光電信號對應當時風向的格雷碼輸出。傳感器的變換器可采用精密導電塑料電位器，從而在電位器活動端產生變化的電壓信號輸出。



  • 項    目

    風速傳感器

    風向傳感器

    測量范圍

    0～70m/s

    0～360°

    測量精度

    ±(0.3+0.03V)m/s

    ±3°

    最大回轉半徑

    90 mm

    365 mm

    分 辨 率

    0.1 m/s

    5.6°（ 2.8°）

    起動風速

    ≤0.5m/s

    ≤0.5m/s

    輸出形式

    a:5V方波、4～20mA可選

    b:0～1000HZ　測量方法:頻率計數

    a: 0～5VDC

    b: 4～20mA

    工作電壓

    5V～12V

    5V～12V

    工作電流

    10mA

    20mA（或2～3mA）

    工作環境

    溫度-60℃～50℃

    溫度-60℃～50℃

    濕 度≤100％RH

    濕度≤100％RH

    附    件

    風速風向傳感器、數據采集器、防護機箱、2.2米氣象觀測支架、軟件、數據線纜

    可選配件

    太陽能供電系統、無線傳輸模塊


  • 廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域。

  • 產品概述：

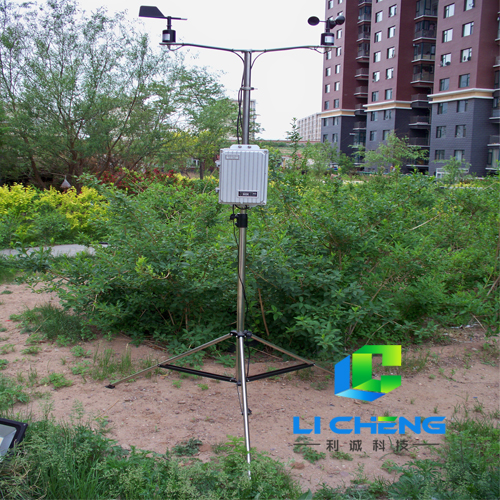

       LCF-FSX1型風速風向監測站用于測量瞬時風速風向和平均風速風向，具有顯示、自動、實時時鐘、超限報警和數據通訊等功能。LCF-FSX1型風速風向監測站由風速傳感器和風向傳感器、氣象數據采集儀、計算機氣象軟件三部分組成。風速傳感器的風杯采用碳纖維材料，強度高，起動好，符合國家氣象計量標準；氣象數據采集儀采集并記錄風速風向測量數據，采用漢字液晶數據顯示，人機界面友好，具有設定參數掉電保護和風速風向歷史數據掉電保護功能，可靠性高。氣象數據采集儀與計算機之間的通訊方式有有線和 GPRS 無線通訊2種方式，采用 GPRS 無線通訊方式可選用GPRS 無線數據通訊終端。該風速風向儀具有技術先進，測量精度高，數據容量大，遙測距離遠，人機界面友好，可靠性高的優點，廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域。

    工作原理：

      風速傳感器的感應元件是三杯風組件，由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時，通過軸轉杯在狹縫光耦中的轉動，輸出頻率的信號。

    風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時，通過軸帶動碼盤在光電組件縫隙中的轉動，產生的光電信號對應當時風向的格雷碼輸出。傳感器的變換器可采用精密導電塑料電位器，從而在電位器活動端產生變化的電壓信號輸出。
