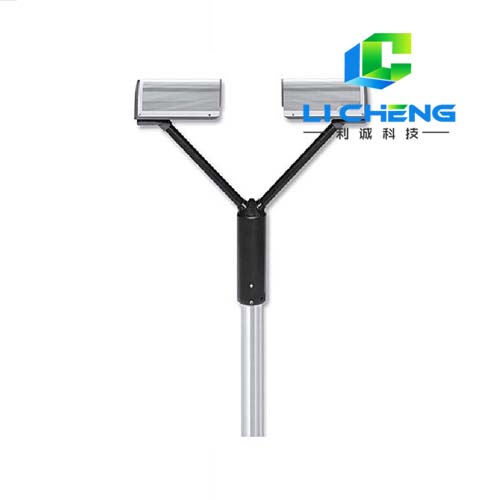

Parsivel2型激光雨滴譜儀

型號：Parsivel2　品牌：德國 OTT

  • 產品概述：

    OTT Parsivel2是一種新型的光學雨滴譜儀，可以精確而可靠地測量距地表1米以上（其他高度可根據實際需要進行定制）的各種降水類型，如毛毛雨、小雨、冰雹、降雪及混合降水等。同時，通過它還可以得到雷達發射率、能見度和降水動能等指標，獲得的數據通過通訊線纜傳到數據采集器或PC機上。
    超強的測量性能，精密的防水設計以及簡便的操作，使之成為在無人職守或維護困難的環境下實現測量的理想選擇。目前，它以在包括美國航空航天局（NASA）、華盛頓大學、英國氣象局（Met Office UK）、日本宇宙航空開發機構在內的世界各地得到廣泛應用。
    　　OTT Parsivel運用紅外激光測量原理，它向水平方向發射薄而寬的紅外激光，通過大氣后聚集在光電二極管上，當降水粒子下降通過測量區域時，光電二極管接收到的激光強度會發生變化，DSP（數字處理系統）便會通過這種變化計算出粒子的大小、速率和種類。

    該產品廣泛應用于氣象研究、實時天氣測量、道路交通監控、洪水預警、雷達校準、水文地理研究等。

    二、產品特點：

    1、精度高：測量每粒降水的大小和速度，得到所有重要的氣象參數

    2、免維護：無移動部件或收集桶遮擋，對風的阻擋最低

    3、耐用性：連接準確的降水?dāng)?shù)據，一體式的過壓保護

    4、經濟性：獨立控制的加熱器、經濟省電的電子元件，都減少耗電，配置靈活

    5、方便性：采用USB接口和在線監測功能

    6、設計優：堅固的鋁制外殼和對稱的測量頭防止激光方向偏移

    7、靈活性：全自動運行，可通過RS485、SDI-12或脈沖信號連接到數采或接入自動氣象站，遠程控制和下載數據


  • 光學傳感器，激光器二極管

    波長780 nm，輸出電量0.5mW， 激光等級為1級

    光束尺寸

    180mm×30mm

    測量面積

    1350px2

    測量粒徑范圍

    液態0.2～5mm，固態0.2～25mm

    測量速度

    0.2～20m/s

    顆粒分類

    32種大小和速度類別

    降水類型

    可測8類降水（毛毛雨、細雨/雨、雨、雨夾雪、雪、米雪、雪片、凍雨和冰雹）

    降雨強度測量范圍

    0.001 mm/h～1200 mm/h

    降水測量精度

    液態±5%，固態±20%

    輸    出

    WMO 4680/4677（SYNOP）4678（METAR）和NWS代碼表

    降水能見度范圍

    100～5000m±10%

    雷達反射系數 Z

    9.9～99dBz ±20%

    測量間隔

    10s～60m

    電    源

    10～28VDC， 加熱 12/24V DC

    接    口

    SDI-12、RS-485、繼電輸出、USB連接

    工作溫度

    -40～70℃

    工作濕度

    0～100%RH

    防護級別

    IP67，防鹽蝕

    尺    寸

    670mm×600mm×114 mm

    安    裝

    2"管，d50～62mm


  •   該產品廣泛應用于氣象研究、實時天氣測量、道路交通監控、洪水預警、雷達校準、水文地理研究等。
