JLC-QTF型太陽能發電環境監測站

型號：JLC-QTF　品牌：利誠

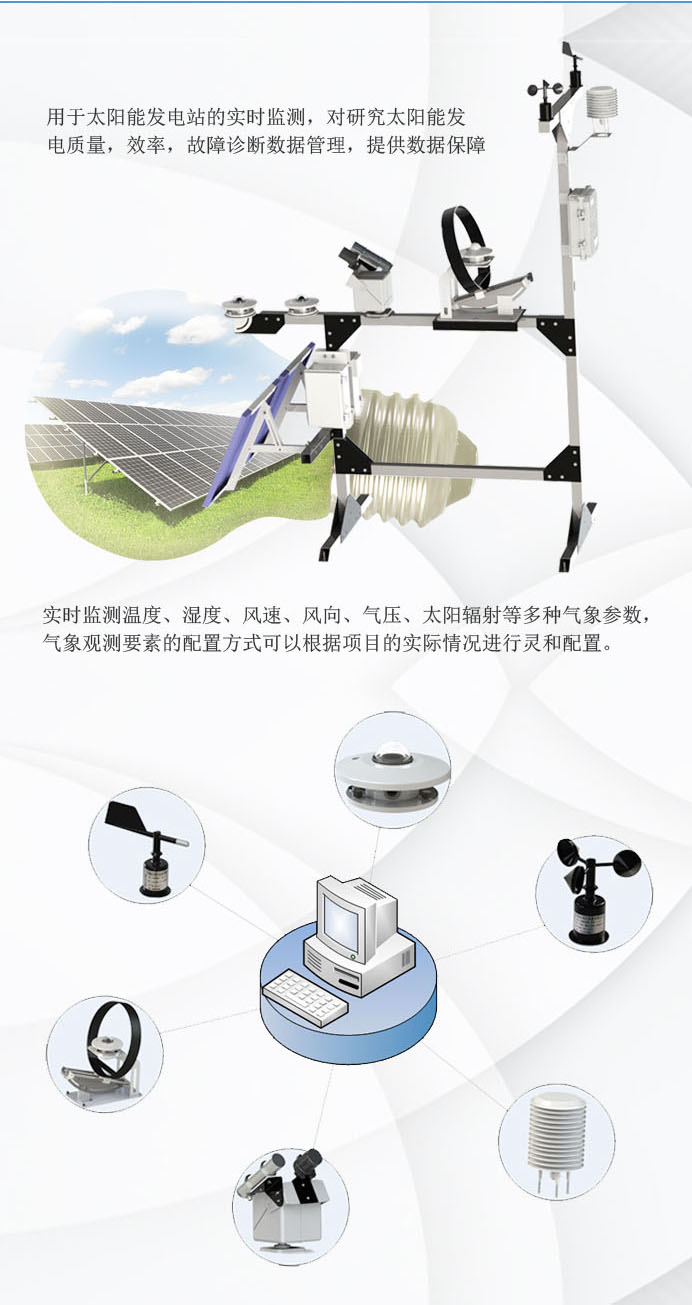

  • 1、實時監測溫度、濕度、風速、風向、氣壓、太陽輻射等多種氣象參數，氣象觀測要素的配置方式可以根據項目的實際情況進行靈和配置。

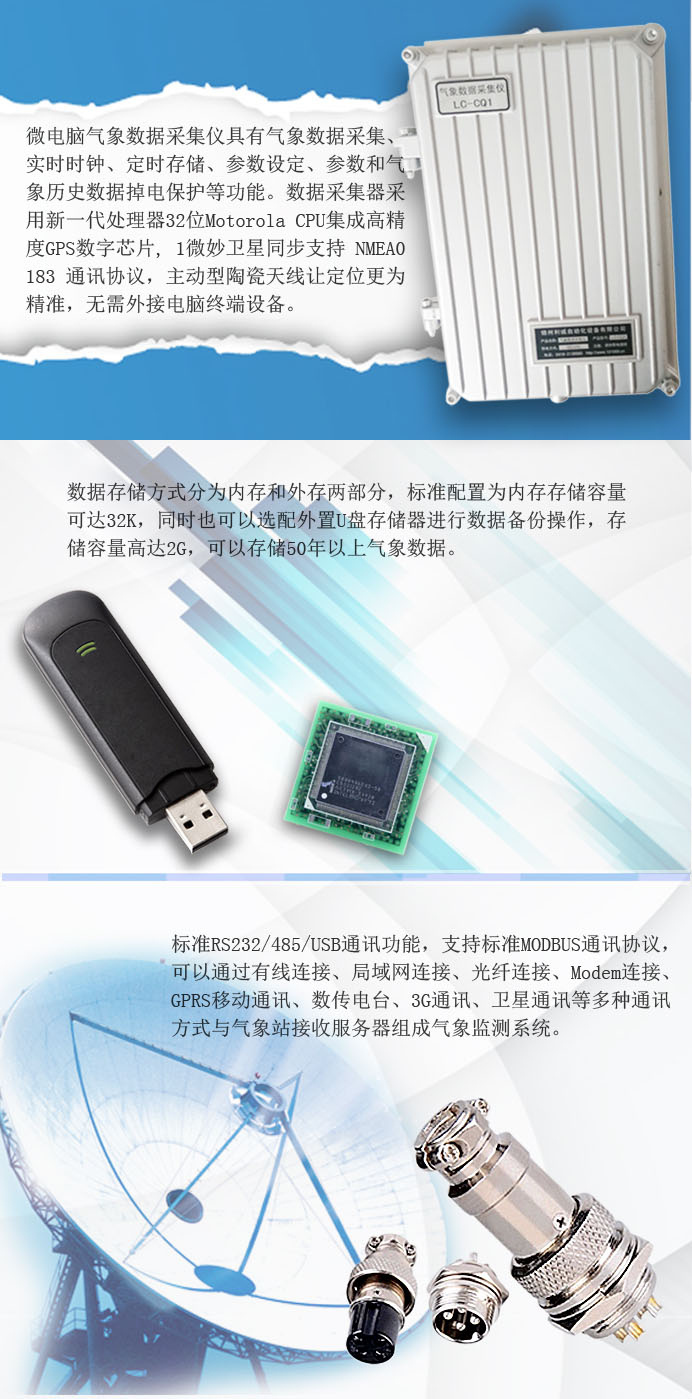

     2、微電腦氣象數據采集儀具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據掉電保護等功能。數據采集器采用新一代處理器32位Motorola CPU集成高精度GPS數字芯片, 1微妙衛星同步支持 NMEA0183 通訊協議，主動型陶瓷天線讓定位更為精準，通過氣象監測軟件可以準確定位查看監測區域的氣象環境數據，方便于移動觀測氣象數據，工業控制標準化設計，便攜式防振結構，漢字液晶鍵盤人機界面，使用先進的雙屏顯示技術，主屏顯示實時氣象數據信息，輔屏顯示地理狀況信息包括方位、高度、天氣預報資料等等，人機界面友好，便于現場實時查看氣象分析數據，無需外接電腦終端設備。

    3、數據存儲方式分為內存和外存兩部分，標準配置為內存存儲容量可達32K，同時也可以選配外置U盤存儲器進行數據備份操作，存儲容量高達2G，可以存儲50年以上氣象數據。

    4、標準RS232/485/USB通訊功能，支持標準MODBUS通訊協議，可以通過有線連接、局域網連接、光纖連接、Modem連接、GPRS移動通訊、數傳電臺、3G通訊、衛星通訊等多種通訊方式與氣象站接收服務器組成氣象監測系統。

    5、太陽能發電環境監測站管理軟件可在WINDOWS2000以上環境即可運行并支持最新WIN7操作系統，實時顯示各路數據，每隔10秒更新一次，每組數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，生成標準氣象圖文報表及統計分析曲線,存儲量達數年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用，并可以將數據上傳至網頁進行實時更新便于查詢。

    6、電源供電系統有市電220V、直流5V、12V和太陽能供電系統多種方式進行選擇。氣象數據采集器配備有綠色節能電源管理模塊系統，如使用太陽能系統方式供電，可保證連續陰雨天情況下十天無斷電穩態工作。

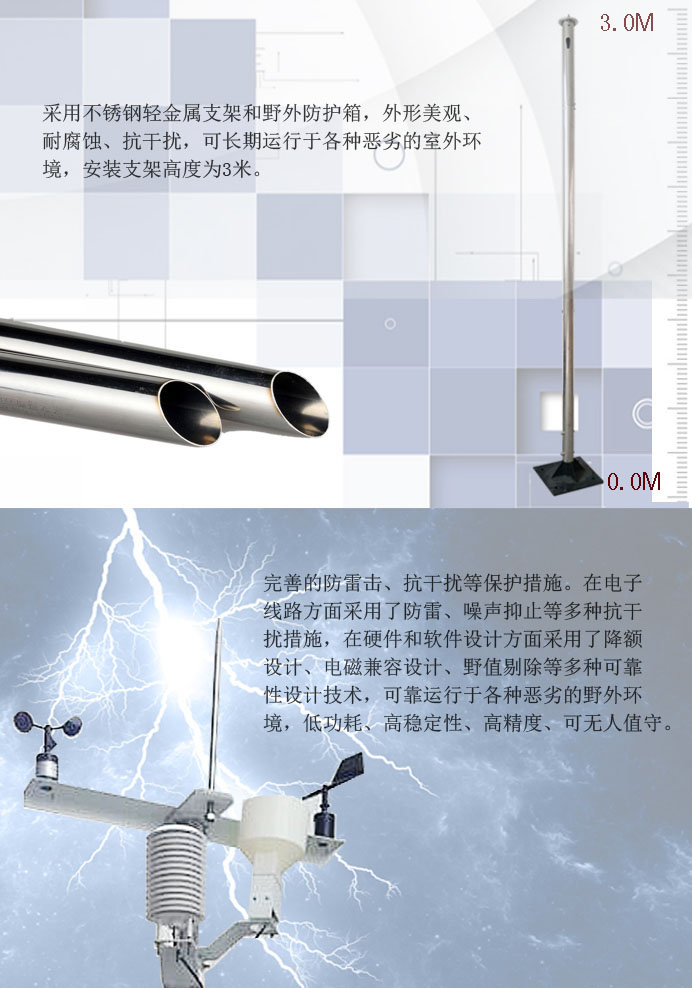

    7、采用不銹鋼輕金屬支架和野外防護箱，外形美觀、耐腐蝕、抗干擾，可長期運行于各種惡劣的室外環境，安裝支架高度為3米。

    8、完善的防雷擊、抗干擾等保護措施。在電子線路方面采用了防雷、噪聲抑止等多種抗干擾措施，在硬件和軟件設計方面采用了降額設計、電磁兼容設計、野值剔除等多種可靠性設計技術，可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。


  • 技術參數

    測量范圍

    解 析 度

    準 確 度

    單    位

    環境溫度

    -50～150

    0.1

    ±0.1

    ℃

    相對濕度

    0～100

    1

    ±2

    %RH

    風    速

    0～75

    0.1

    ±（0.3+0.03V）

    m/s

    風    向

    0～360

    2.5

    ±5

    °

    降 水 量

    0～999.9

    0.1

    ±0.2

    mm

    大氣壓力

    450～1100

    0.1

    ±0.3

    hpa

    總 輻 射

    0～2500

    1

    ≤5%

    w/m2

    直接輻射

    0～2500

    1

    ≤2%

    w/m2

    散射輻射

    0～2500

    1

    ≤5%

    w/m2

    背板溫度

    -50～150

    0.1

    ±0.2

    ℃

    電    壓

    0～400

    0.1

    ≤0.5%

    V

    電    流

    0～100

    0.1

    ≤0.5%

    A

    電源系統

    交流220V

    對現場氣象站供電

    保證正常工作

    用戶根據現場情況選擇供電方式

    直流12V

    直流5V

    太陽能供電

    風光互補供電系統

    通訊系統

    RS232有線

    通訊距離0～20m

    用戶根據現場情況選擇通訊方式

    RS485有線

    通訊距離0～1000m

    無線微波電臺

    通訊距離0～1000m

    移動無線GPRS

    通訊距離不限

    氣象短信

    通訊距離不限

    觀測支架

    3米固定支架

    適合太陽能發電環境監測站現場長期監測

    防雷系統

    避 雷 針

    用于保護現場氣象站

    用戶根據現場情況選擇避雷方式

    電源防雷器

    信號防雷器









  • 用于太陽能發電站的實時監測，對研究太陽能發電質量，效率，故障診斷數據管理，提供數據保障。


  • 氣象環境數據是決定太陽能發電的重要指標,對太陽能發電質量起著決定性作用；同時也是對太陽能發電站的設計提供有效的數據保證，JLC-QTF太陽能發電環境監測站是按照國際氣象WMO組織氣象觀測標準和IEC（國際電工技術委員會）規范標準設計、生產的標準環境監測站，同時也符合《并網光伏發電系統工程驗收技術規范》要求。本自動站可觀測的氣象要素有：環境溫度、環境濕度、露點溫度、風速、風向、氣壓、太陽總輻射等多項指標。具有性能穩定，檢測精度高，無人值守等特點，可滿足專業氣象觀測的業務要求。
