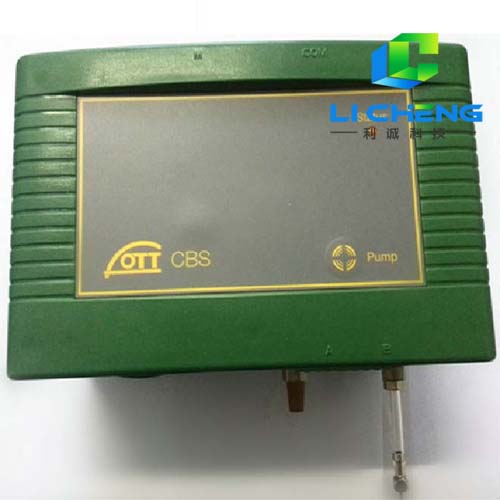

CBS型氣泡式水位傳感器

型號：CBS　品牌：德國 OTT

  • 產品概述：

     OTT CBS 氣泡式水位計廣泛適用于各種水位測站、河流、湖泊、水庫、地下水、濕地、堤壩/橋/水壩的入口和水閘等，巖基、有可能結冰或淤塞的驗潮井。其測量原理為儀器內部的活塞泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在氣室里，氣泡均勻地冒出來進入地下水中。氣泡室孔上地下水的液位與測量管內流體靜壓（P）建立關系如下：那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在一定的線性關系。通過測量測管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡水位計測量液位的基本原理。專業設計的氣室可以保持管內氣壓的穩定，消除水面波動造成的氣壓微小變化，并防止氣管進水或堵塞。能化氣泵，在每次測量前測量管內氣壓，只有當氣壓發生較大變化時才打氣，降低氣泵損耗，延長氣泵使用壽命應用范圍：各種水位測站、河流、湖泊、水庫、地下水、濕地、堤壩/橋/水壩的入口和水閘等、巖基、有可能結冰或淤塞的驗潮井、短期測量、水位變化不超過15/30米的場合。

    產品特點：

    1、壓差法測量，自動卸壓，無漂移

    2、自帶專業氣室

    3、不受水波影響

    4、防止氣管堵塞

    5、延長氣泵壽命

    6、智能氣泵，無需維護，自動調節功耗

    7、氣泵使用壽命比傳統氣泡水位計長5倍

    8、無需氣瓶、無需干燥劑

    9、專門設計的硬件開關，用于安裝調試

    10、防雷，在水下沒有電子部件

    11、自帶SDI 12接口，4-20 mA模擬輸出

    12、即使在鹽水或受污染的水體中，讀數也準確而穩定

    13、可采用不同尺寸的氣管

       14、氣管長度可達150米


  • 量      程

    0～15 m / 0～30   m （可選）

    精      度

    標準: ± 5 mm 可選: ± 1.5 mm (USGS 標準) 在15m量程的最初3 m內

    分 辨 率

    1 mm / 0.1 mBar

    單      位

    m、cm、feet、mBar、psi

    測量間隔

    1 min～24   h

    輸      出

    SDI12、4～20mA (0.1%, 15 Bit)

    供      電

    10～30 V DC，通常 12 V/24 V

    功      耗

    測量間隔1分鐘：320 mAh/天，測量間隔15分鐘：25 mAh/天

    測管直徑

    φ 2 mm、φ1/8、φ 4 mm

    通      訊

    SDI-12，4～10mA

    工作溫度

    -20～60℃

    存儲溫度

    -40～85℃

    工作濕度

    10～95%

    尺      寸

    165mm×205mm×115 mm

    重      量

    1500g

    外殼材料

    CBS工程塑料

    保護等級

    IP43

    EMC標準

    IEC61326、EN61326


  •   廣泛適用于各種水位測站、河流、湖泊、水庫、地下水、濕地、堤壩/橋/水壩的入口和水閘等，巖基、有可能結冰或淤塞的驗潮井。
