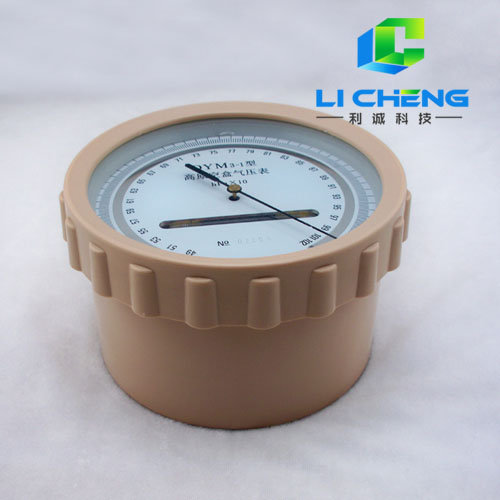

DYM3型空盒氣壓表

   DYM3型空盒氣壓表是以變形元件作感應的一種大氣壓測量?jī)x器。它以攜帶方便、測量準確，測壓范圍廣、使用維護簡便、無汞污染等優點，廣泛地應用于氣象、軍事、航空、航海、農業、測量、地質、工礦企業和科研等領域，成為測量大氣壓力的常規儀器。

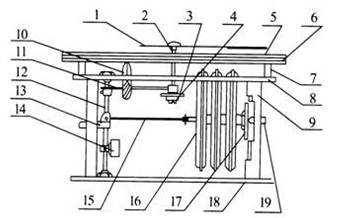

儀器結構：

工作原理：

   空盒氣壓表是以彈性金屬做成的薄膜空盒作為感應元件，它將大氣壓力轉換成空盒的彈性位移，通過杠桿和傳動機構帶動指針。當順時針?lè)较蚱D(zhuǎn)時，指針就指示出氣壓升高的變化量，反之，當指針逆時針?lè)较蚱D(zhuǎn)時，指示出氣壓降低的變化量。當空盒的彈性應力與大氣壓力相平衡時，指針就停止轉動，這時指針?biāo)甘镜臍鈮褐稻褪钱?dāng)時的大氣壓力值。

使用方法：

5.1 使用時請將空盒氣壓表水平放置。

5.2 讀數前用手指輕輕扣敲儀器外殼或表面玻璃，以消除傳動機構中的摩擦。

5.3 觀察時指針與鏡面指針相重疊，此時指針?biāo)笖?shù)值即為氣壓表示值，讀數準確到小數一位。

5.4 讀取氣壓表上溫度表示值，精確到小數一位。

5.5 氣壓值的求算：儀器上讀取的氣壓表示值只有經過下列訂正后方能使用。

5.5.1溫度訂正：由于環境溫度的變化，將會對儀器金屬的彈性產生影響，因此必須進行溫度訂正。溫度訂正值可由下列計算：

         △Pt = a.t

 式中：  △pt——溫度訂正值

         a――溫度系數值（檢定證書上附有）

         t――溫度表讀數

5.5.2示度訂正，由于空盒及其轉動的非線性，當氣壓變化時就會產生示值誤差，因此必須進行示度訂正。求算方法：根據檢定證書上的示度訂正值，在氣壓表示值相對應的氣壓范圍內：用內插法求出值訂正示值△PS。

5.5.3補充訂正：為消除空盒的剩余變形對示值產生的影響，從檢定證書上得到的補充訂正值△pd

經訂正后的氣壓值可由下式示出：

P = ps + (△pt +△ps +△pd)

注意事項：

6.1 儀器工作時必須水平放置、以防止傾斜造成的讀數誤差。

6.2 使用者切勿將塑料外殼內儀器取出，以免造成不必要的損壞。有故障時請交氣象計量機構或工作原理。

6.3 由于儀器的補充訂正值隨時間而改變，因此補充訂正值不得超過六個月使用期限，超過時必須重新進行檢定。

6.4 使用者不得擅自調動調節螺釘，以免增加儀器的誤差。

保管運輸：

7.1 儀器應存放在干燥、空氣流通、無腐蝕氣體和劇烈震動的地方。

7.2 儀器可采用除空運外的其它任何運輸方法。

7.3 儀器包裝箱內必須填以減震物，箱外應標注“小心輕放”“精密儀器”“不可倒置”等字樣。

配置清單：

   廣泛地應用于氣象、軍事、航空、航海、農業、測量、地質、工礦企業和科研等領域，成為測量大氣壓力的常規儀器。
