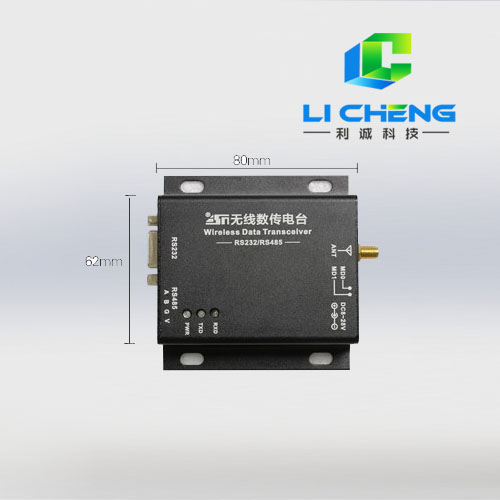

LC-WX3型電臺無線數傳模塊

型號：LC-WX3　品牌：利誠

  • 產品概述：

    LC-WX3型電臺無線數傳模塊嵌入高速低功耗單片機和高性能LORA擴頻芯片SX1278。采用高效的循環交織糾錯編碼，抗干擾和靈敏度都大大提高。發射功率1W，低功耗，具有無線喚醒功能，LORA擴頻能夠帶來更遠的通訊距離。模塊提供了多個頻道的選擇，可在線修改串口波特率、收發頻率、發射功率、射頻空中速率等各種參數。

    二、產品特點：

    1、主動糾正被干擾的數據包

    2、通訊距離更遠，抗干擾能力更強

    3、具有空中喚醒功能

    4、超低功耗


  •   模塊尺寸

    23×43mm（不含天線及 SMA 接頭）

    器件來源

    全進口元器件，產地：日本、美國、德國

    生產工藝

    無鉛，靜電袋包裝

    接口方式

    1×7×2.54mm，插件封裝，可使用萬能板和杜邦線

    工作頻段

    410～441MHz，1000KHz 步進，出廠默認433.0MHz

    供電電壓

    2.5V～5.5VDC，滿足多種系統需求；注：電源電壓小于 3.6V 輸出功率會有下降，但對接收性能影響很小。

    通信電平

    最大5.2V。建議與供電電壓之差小于0.3V，以降低功耗。

    實測距離

    約 6000m（測試條件：晴朗，空曠，最大功率，天線增益5dBi，高度大于2m，2.4K空中速率）

    發射功率

    最大27dBm（約500mW），4級可調（0～3），每一級增減約3dBm

    空中速率

    6級可調（0.3、1.2、2.4、4.8、9.6、19.2Kbps ）

    休眠電流

    1.5uA（MD1=1，MD0=1）

    發射電流

    370m A@500m W(電壓 5V)

    接收電流

    15mA（模式0、模式1） 最低約 30uA（模式2+2s   喚醒）

    通信接口

    UART 串口，8N1、8E1、8O1，從1200～115200共8種波特率

    驅動方式

    UART 串口可設置成推挽 /上拉、漏極開路

    發射長度

    內部環形 fifo 緩存 256 字節，內部自動分包發送。某些空速與波特率組合可發送無限長度數據包。

    接收長度

    內部環形 fifo 緩存 256 字節，內部自動分包發送。某些空速與波特率組合可發送無限長度數據包。

    模塊地址

    可配置65536個地址（便于組網，支持廣播和定點傳輸）

    RSSI 支持

    內置智能化處理，用戶無需關心

    接收靈敏度

    - 130dbm@2.4 K   bps（接收靈敏度和串口波特率、延遲時間無關）

    天線形式

    SMA天線/ 彈簧天線

    工作溫度

    -40～+85℃

    工作濕度

    10%～90% 相對濕度，無冷凝

    儲存溫度

    -40～+125℃
