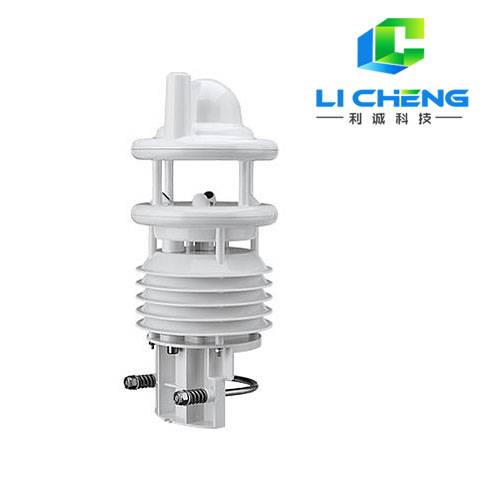

WS700-UMB型一體化氣象站

型號：WS700-UMB　品牌：德國Lufft

  • 產品概述：

     WS700-UMB智能氣象傳感器用于測量空氣溫度、相對濕度、降水強度、降水類型、降水?dāng)?shù)量、氣壓、風向、風速和輻射。相對濕度測量的電容傳感元件,精密NTC測量元件用于測量空氣溫度。采用24GHz多普勒雷達對每一個雨滴和雪花進行精確測量，通過水滴大小和下落速度的相互關系計算出降水量和降水強度，借助對下落速度的測量來確定降水類型（雨/雪）。檢測數據的輸出和處理支持多種協議： UMB-Binary，UMB-ASCII，SDI-12，MODBUS 可加裝外置溫度傳感器。

    產品特點：

    1、一體化設計
    2、結構輕巧緊湊、沒有移動部件

    3、低維護

    4、開放式通訊協議UMB-ASCII，UMB-Binary，SDI-12，MODBUS

    5、帶通風的溫濕度檢測


  • 氣象觀測指標

    溫度

    工作原理

    NTC

    測量范圍

    -50～60℃

    測量精度

    ±0,2℃ (-20～50℃), 或 ±0,5℃ (＞-30℃)

    測量單位

    ℃


    相對濕度

    工作原理

    電容

    測量范圍

    0～100% R.H.

    測量精度

    ±2% R.H.

    測量單位

    % R.H


    風速

    工作原理

    超聲波

    測量范圍

    0～75 m/s

    測量精度

    ±0.3m/s or ±3% (0～35m/s) ±5% (＞35m/s) RMS

    測量單位

    m/s

    分 辨 率

    0.1


    風向

    工作原理

    超聲波

    測量范圍

    0～359.9°

    測量精度

    ＜3°RMSE ＞ 1,0m/s

    測量單位

    °


    降水量

    工作原理

    多普勒雷達

    分 辨 率

    0.01 mm

    雨滴大小

    0,3～5mm

    測量單位

    mm


    氣壓

    工作原理

    MEMS 電容

    測量范圍

    300～1200 hPa

    測量精度

    ±0,5 hPa (0～40℃)

    測量單位

    hPa


    太陽輻射

    測量范圍

    0～1400W/m?

    單    位

    W/m?

    測量精度

    ＜5%

    響應時間（95%）

    ＜1s

    不穩定性（變化/年）

    ±1%

    非線性 (0 ～1000 W/m?)

    ±1%

    方向誤差(在 80°下及1000 W/m?)

    ±20 W/m?

    與溫度相關的靈敏度

    ±5% (-10～+40℃)

    傾角誤差 (1000   W/m?)

    ±1%

    光譜范圍 (透光率＞50%)

    300～1100nm

    一般性技術指標


    產品尺寸

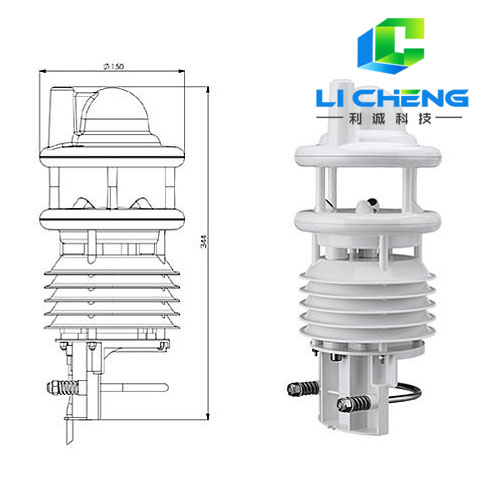

    直徑：約150mm，高：約317mm

    產品重量

    約1,5kg

    設備接口

    RS485,雙線制，半雙工

    工作電源

    4～32 VDC

    加熱電源

    40VA @ 24VDC

    工作溫度

    -50～60℃

    工作濕度

    0～100%R.H

    防護等級

    IP66

    桅桿直徑

    60～76 mm
