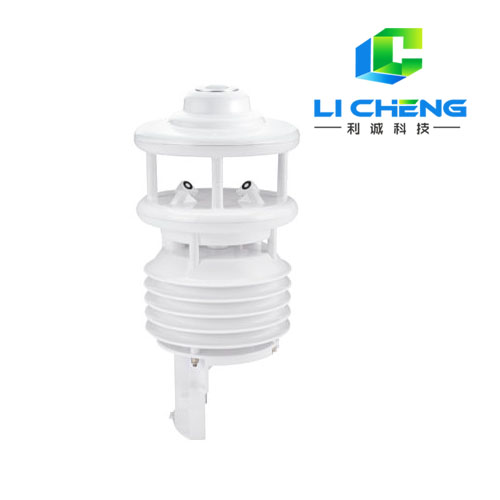

WS502-UMB型一體化氣象站

型號：WS502-UMB　品牌：

  • 產品概述：

     WS502-UMB微型氣象站可用于，對氣溫，相對濕度，日照輻射，氣壓，風向和風速的測量和監測。 該產品通過電容式傳感元件測量相對濕度，應用NTC元件準確測量氣溫。采用超聲波傳感器技術測量風速風向。 測量數據的輸出支持多種協議：UMB-Binary，UMB-ASCII，SDI-12，MODBUS 可加裝外置溫度/降水傳感器。

    二、產品特點：

    1、多功能一體化

    2、防輻射通風

    3、開放式通訊協議：UMB-ASCII，二進制UMB，SDI-12，MODBUS

    4、模擬輸出：適配 8160.UDAC

    5、可與其他品牌降水傳感器連接使用：0,1mm, 0,2mm, 0,5mm, 1mm 加熱或無加熱


  • 氣象觀測指標

    溫度

    工作原理

    NTC

    測量范圍

    -50～60℃

    測量精度

    ±0,2℃ (-20～50℃), 或 ±0,5℃ (＞-30℃)

    測量單位

    ℃


    相對濕度

    工作原理

    電容

    測量范圍

    0～100% R.H.

    測量精度

    ±2% R.H.

    測量單位

    % R.H


    風速

    工作原理

    超聲波

    測量范圍

    0～75 m/s

    測量精度

    ±0,3m/s 或 3% (0～35m/s) RMS （取較大值），±5% (＞35m/s) RMS

    分 辨 率

    0.1 m/s

    測量單位

    m/s


    風向

    工作原理

    超聲波

    測量范圍

    0 ～359.9°

    測量精度

    ＜3°RMSE ＞ 1,0m/s

    測量單位

    °


    太陽輻射

    測量范圍

    0～1400W/m?

    單    位

    W/m?

    測量精度

    ＜5%

    響應時間（95%）

    ＜1s

    不穩定性（變化/年）

    ±1%

    非線性 (0 ～1000 W/m?)

    ±1%

    方向誤差(在 80°下及1000 W/m?)

    ±20 W/m?

    與溫度相關的靈敏度

    ±5% (-10～+40℃)

    傾角誤差 (1000   W/m?)

    ±1%

    光譜范圍 (透光率＞50%)

    300～1100nm


    氣壓

    工作原理

    MEMS 電容

    測量范圍

    300～1200 hPa

    測量精度

    ±0,5 hPa (0～40℃)

    測量單位

    hPa

    一般性技術指標


    產品尺寸

    直徑：約150mm，高：約317mm

    產品重量

    約1,5kg

    設備接口

    RS485,雙線制，半雙工

    工作電源

    4～32VDC

    加熱電源

    20VA @ 24VDC

    工作溫度

    -50～60℃

    工作濕度

    0～100%R.H

    防護等級

    IP66

    桅桿直徑

    60～76 mm
